造纸机网部摇振系统改造-转自浆纸技术

您所在的位置:

造纸机网部摇振系统改造-转自浆纸技术

【摘要】:
传动摇振系统是对网部的成形板、刮水板、案辊、真空吸水箱同时进行摇振,存在以下缺陷:(1)纸页纤维匀度差,纵横裂断长物理指标数据差明显;(2)占地面积大、成本高、易磨损,网案长,摇振时所消耗的动力大;(3)支撑弹簧板易折,影响生产,安全系数低;(4)在生产高定量产品时,其匀度差的现象更为严重。本文介绍了一种以改善纸页匀度的技术装置——造纸机网部胸辊摇振匀浆装置。

传动摇振系统是对网部的成形板、刮水板、案辊、真空吸水箱同时进行摇振,存在以下缺陷:(1)纸页纤维匀度差,纵横裂断长物理指标数据差明显;(2)占地面积大、成本高、易磨损,网案长,摇振时所消耗的动力大;(3)支撑弹簧板易折,影响生产,安全系数低;(4)在生产高定量产品时,其匀度差的现象更为严重。本文介绍了一种以改善纸页匀度的技术装置——造纸机网部胸辊摇振匀浆装置。



1 技术改造

造纸机网部胸辊摇振匀浆装置是将网案从成形板以前断开,仅对胸辊进行摇振。此项摇振匀浆装置不仅适用于低速长网多缸造纸机,而且适用于中速长网多缸造纸机。

1.1 技术指标

振次:25~30次;振幅:50~100mm。

1.2 工艺技术

1.2.1 工艺结构

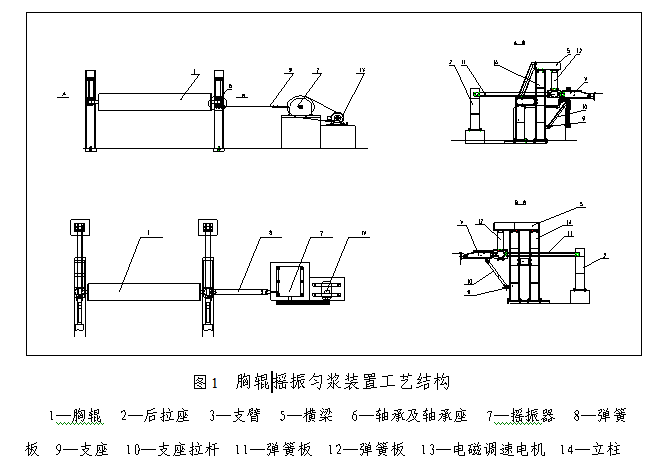

如图1所示,造纸机网部胸辊摇振匀浆装置包括安装在胸辊两端部的轴承及轴承座及用于支撑胸辊的支臂、后拉座和横梁,横梁架在立柱上,在立柱上安装有支座和支座拉杆,支座拉杆另一端安装在支臂上,从而对支臂进行支撑。上述支臂安装在轴承和轴承座上,后拉座和横梁分别通过弹簧板安装在轴承和轴承座上,此设置主要是由于弹簧板可提供振动的回复力,从而降低动力,并起到缓冲作用。在胸辊的一侧设置有摇振器,该摇振器通过弹簧板与轴承和轴承座连接。摇振器是由电磁调速电机带动的。

1.2.2 工作原理

应用电磁调速电机可以调节系统的振动频率,再经过皮带轮一次减速,传至摇振器对振幅可调,通过柔性弹簧板带动胸辊往复摆动,实现胸辊的变频变幅摇振。

1.3 对比性分析

1)将网案从成形板前断开,仅对胸辊进行摇动,不但可以降低摇振装置的动力负荷,而且减轻了弹簧板的运动负荷。

2)胸辊摇振可以采用很大的振幅和频率,增加了纤维的横向扰动,可以使纸浆长纤维在沿运行方向一致的情况下,细小纤维横向分布,纤维云团得到有效破坏,使网案上浆分布均匀,纵横向结合力加强,纸张适印性能得到有效提高。

3)由于胸辊部位剧烈摇振,使得浆料能够从流浆箱流出初始,在液态下纤维容易舒展开,在高频大幅振动工况下,易于交织在一起。

4)弹簧板支撑由下置式改为上吊式,实现了快捷换网的要求,为了保险起见,在弹簧上吊部位增设钢丝保险绳。



2 改造成果与创新点

1)让胸辊与网案断开,仅对胸辊摇振就可以达到改善纸页匀度的目的;

2)在纸张没有成形前就可以让纤维交错,使其纤维结合力更强;

3)弹簧板支撑由下置式改为上吊式,实现了快捷换网。

当然,从技术改造的情况来看,虽然对纸张匀度的改善有明显的效果,但从经过改造后的运行设备来讲,还存在一定的问题,如为防止弹簧片的断裂,在弹簧上吊部位增设钢丝保险绳,从而说明改造技术还不是很完善,这将随着生产过程中不断地发现问题去解决问题;同时在流浆箱与成形板上下功夫,以寻求更好的途径来改善纸张匀度,提高产品质量,降低生产成本。
